SILVYN® USK-M

SILVYN® USK-M - 미터 나사 전선관 연결

product information (PDF)

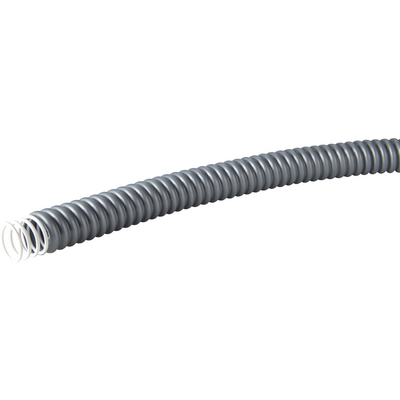

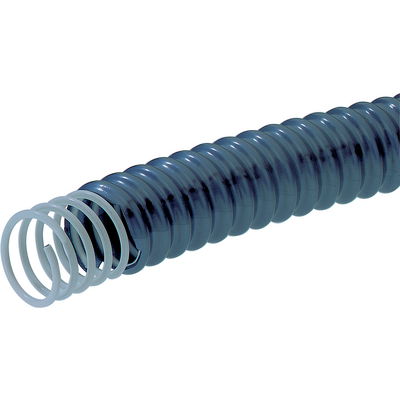

적절한 전선관

SILVYN® FPS

SILVYN® FD-PU

SILVYN® SP

SILVYN® SP-PU

품번	미터법 크기	SW 1/2 mm	전체 길이 mm	쓰레드(thread) 길이 (mm)	명확한 오프닝 (mm)	SILVYN® FD-PU/FPS에 적합	SILVYN® SP에 적합	SILVYN® SP-PU에 적합	피스 / PU
SILVYN® USK-M
55501300	10 x 1.0	16.0 / 18.0	40	10	6	7 x 10	-	-	50
55501310	12 x 1.5	21.0 / 23.0	43	12	8	10 x 14	10 x 14	10 x 14	50
55501320	16 x 1.5	24.0 / 27.0	43	12	11	13 x 17	12 x 16	12 x 16	50
55501330	20 x 1.5	29.0 / 32.0	44	13	15	16 x 21	16 x 20	16 x 20	50
55501340	25 x 1.5	36.0 / 40.0	50	13	20	22 x 27	22 x 27	22 x 27	25
55501350	32 x 1.5	45.0 / 49.0	51	15	27	29 x 36	30 x 36	30 x 36	25
55501360	40 x 1.5	54.0 / 58.0	51	15	35	38 x 45	38 x 44	38 x 44	25
55501370	50 x 1.5	66.0 / 70.0	58	16	44.5	48 x 56	49 x 56	-	10

장점

빠르고 쉬운 조립
진동 보호
추가 부품 불필요

응용 범위

보호 전선관과 조합:
SILVYN® FPS/ FD-PU
SILVYN® SP/SP-PU
실내 응용
약한 기계적 하중

제품 특성

커다란 렌치 크기

제품 구성

미터법 연결 스레드
6각형 이음고리
나사 슬리브
캡 너트

주의

SILVYN® EE-K 내부 슬리브 포함

분류 ETIM 5

ETIM 5.0 Class-ID: EC001178
ETIM 5.0 Class 설명: 보호용 플라스틱 호스의 나사 연결

분류 ETIM 6

ETIM 6.0 Class-ID: EC001178
ETIM 6.0 Class 설명: 플라스틱 보호 호스 피팅

전달된 색상

은회색 (RAL 7001)

재료

PP

보호 평가

IP 54

온도 범위

-10°C ~ +110°C

사진은 각각의 제품 상세 이미지를 대변하지는 않습니다.
