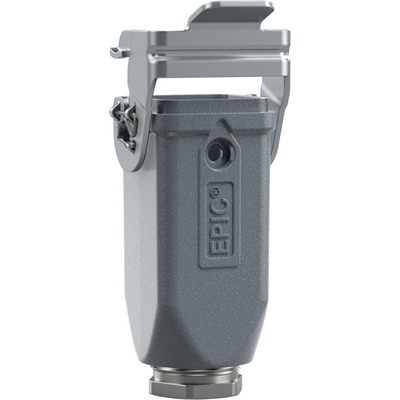

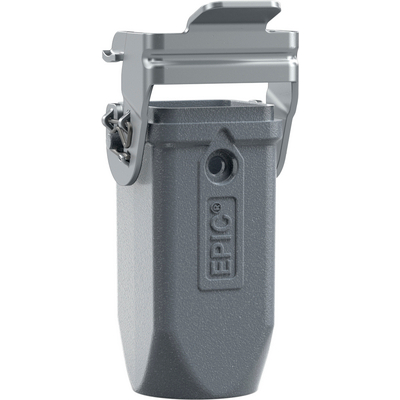

EPIC® H-A 3 MTGVB

혁신적인 금속 그리고 플라스틱 하우징 디자인

사각형 커넥터에 배치하기 위한 금속 하우징은 케이블 콘센트를 사용하거나 사용하지 않고 선택 가능

  • 작고 견고한 금속 하우징
  • 보호 등급 UL50E 테스트

기계 및 플랜트 엔지니어링 기계적 저항성 튼튼함 방수

CE cRUus VDE audited

품번 Article description M PG 재료 색상 케이블 글랜드 케이블 클램핑 범위 피스 / PU
H-A 하우징 : 케이블 커플러 후드 (직선 케이블 인입부)
10512900
H-A 3 MTgvb - 11 아연 다이-캐스팅 회색 - - 10
10429500
H-A 3 MTgvb - 11 아연 다이-캐스팅 회색 yes 6.5 - 12 10
19512900
EPIC® H-A 3 MTgvb M20 20 - 아연 다이-캐스팅 회색 - - 10
19429500
EPIC® H-A 3 MTgvb M20 20 - 아연 다이-캐스팅 회색 yes 3.0 - 13.5 10

장점

  • The EPIC® H-A 3 series comprises the smallest housings in the heavy-duty industrial connector range and ensures secure connections in the smallest of spaces.
  • The coupling housing is mateable with many commercially available hood housings.
  • The integrated SKINTOP® cable gland made of brass is used for sealing and strain-relieving cable entry. Compared to enclosures where the cable gland is added separately, the overall size of the enclosure is more space-saving.
  • The locking is done single lever.
  • The arrow as a new design element on the surface of the housing is easy to feel and simplifies plugging in spatially confined and possibly poorly visible application areas.

응용 범위

  • To protect the connector insert from environmental influences.
  • For use with many EPIC® rectangular connector inserts.
  • For power supply connection of devices and machines in various applications.
  • Withstands high environmental and mechanical stresses.

제품 특성

  • 케이블 커플러 후드
  • 1 레버
  • 직선 케이블 인입부
  • 케이블 글랜드가 있는/없는 버젼

분류 ETIM 5

  • ETIM 5.0 Class-ID: EC000437
  • ETIM 5.0 class 설명: 산업용 커넥터 하우징

분류 ETIM 6

  • ETIM 6.0 Class-ID: EC000437
  • ETIM 6.0 Class-Description: Housing for industrial connectors

재료

  • 하우징: 파우더-코트된 아연 다이-케스팅, 회색
    레버: 아연-도금 강철

보호 평가

  • IP 65 (latched)
  • NEMA 250, UL50E: 12, 4 (latched)

VDE-시험됨

  • 인증된 생산 제어: VDE-REG. 번호: B437
  • UL-테스트 완료:
    UL 파일 번호: E75770

온도 범위

  • -40°C to +100°C, short-term up to +125°C

  • 사진은 각각의 제품 상세 이미지를 대변하지는 않습니다.
