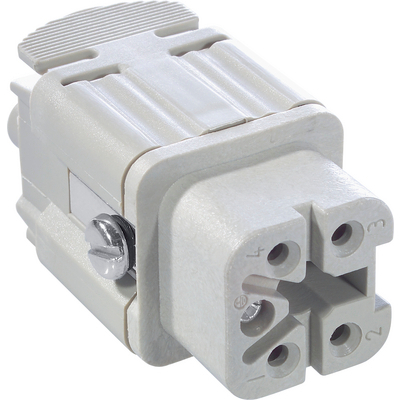

EPIC® H-A 4

스크류 체결 최대 2.5 mm² 전선 횡 단면의 H-A 인서트

견고한 인서트는 작동하기 쉽고 제어 시스템에 사용할 수 있는 나사 연결부

  • 중성 도체를 사용한 3상 전류 어플리케이션 삽입
  • Easy to assemble due to straight conductor entry
  • Made in Germany

Lapp의 보완 자동화 요소기계 및 플랜트 엔지니어링풍력 에너지조립 시간공간 요구 사항다양한 승인 인증

CERUVDE

품번 Article descriptionContact type작동 접촉 수Packaging unit
H-A 4 스크류 체결
10431000
H-A 4 SS메일1 - 410
10432000
H-A 4 BS피메일1 - 410

장점

  • 소형 H-A 3 / H-A 4는 최소 공간이 있는 경우 항상 사용됩니다.
  • 이 작은 H-A 3s는 최소 공간이 있는 곳에 사용됩니다. 후면으로 부터 직선 케이블 인입 스크류 말단처리 용
  • 접점의 케이블 입구가 좁아 케이블을 손쉽게 연결할 수 있음

응용 범위

  • 기계및 장비 생산
  • 제어 엔지니어링
  • 건설장비
  • 차량 생산

분류 ETIM 5

  • ETIM 5.0 Class-ID: EC000438
  • ETIM 5.0 class 설명: 산업용 커넥터 컨택트 인서트

분류 ETIM 6

  • ETIM 6.0 Class-ID: EC000438
  • ETIM 5.0 class 설명: 산업용 커넥터 컨택트 인서트

정격 전압 (V)

  • IEC: 400 V
    UL: 600 V
    CSA: 600 V

정격 펄스 전압

  • 4 kV

정격 전류 (A)

  • IEC: 23 A
    UL: 10 A
    CSA: 10 A

오염도

  • 3

화재성능

  • UL94 V-0

접촉 저항

  • 1.5 - 4 mohm

  • 구리 합금, 은 도금

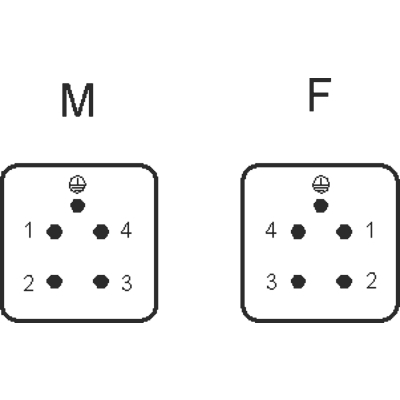

접촉 번호/수치

  • 4 + PE

체결 방법

  • 나사 종단: 0.5 - 2.5 mm² (압착 프로파일에 따라 도체 끝 슬리브가있는 2.5 mm²)

스트리핑 길이 (mm)

  • 6

기계적작업 사이클

  • 100

VDE-시험됨

  • 인증된 생산 제어: VDE-REG. 번호: B437
  • UL-테스트 완료:
    UL 파일 번호: E75770

온도 범위

  • -40°C to +100°C, short-term up to +125°C

  • 사진은 각각의 제품 상세 이미지를 대변하지는 않습니다.
