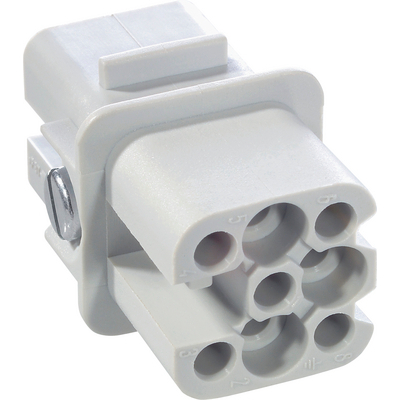

EPIC® H-D 8

압착 접점을 위한 멀티 폴 인서트

강력하고 컴팩트 한 표준 인서트는 나사 종단이있는 PE 접점이 있으며 제어 시스템에 적합

  • 소형의 강력한 표준 인서트
  • 압착 도구로 빠른 가공을 위한 기계 가공된 접촉부
  • Made in Germany

기계 및 플랜트 엔지니어링 공간 요구 사항 튼튼함

CE RU VDE audited

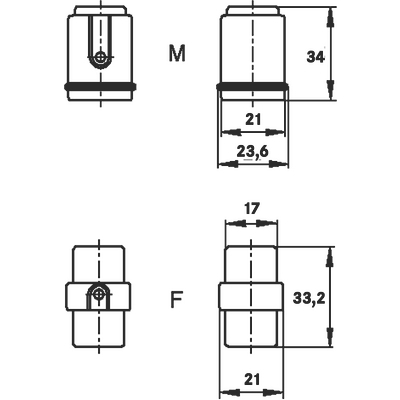

품번 Article description Contact type 작동 접촉 수 피스 / PU
11252500
H-D 8 SCM 메일 1 - 8 10
11253500
H-D 8 BCM 피메일 1 - 8 10

장점

  • 고성능 소형 커넥터
  • 고성능 크림핑 접촉면
  • 나사 연결 PE 접촉

응용 범위

  • 기계및 장비 생산
  • 제어 엔지니어링

분류 ETIM 5

  • ETIM 5.0 Class-ID: EC000438
  • ETIM 5.0 class 설명: 산업용 커넥터 컨택트 인서트

분류 ETIM 6

  • ETIM 6.0 Class-ID: EC000438
  • ETIM 6.0 Class-Description: Contact insert for industrial connectors

정격 전압 (V)

  • IEC: 24 V (AC)/60 V (DC) 금속 하우징; 250 V 열가소성 수지 하우징;
    UL: 250 V

정격 펄스 전압

  • 2.5 kV

정격 전류 (A)

  • IEC: 10 A
    UL: 10 A

오염도

  • 3

화재성능

  • UL94 V-0

접촉 저항

  • < 2 mOhm

  • 구리 합금, 은/금 도금

접촉 번호/수치

  • 8

체결 방법

  • 압착 종단: 0.14 - 2.5 mm²

재료

  • PBT 폴리에스테르

기계적작업 사이클

  • 100

인증

  • 인증된 생산 제어: VDE-REG. 번호: B437
  • UL-테스트 완료:
    UL 파일 번호: E75770

온도 범위

  • -40°C to +100°C, short-term up to +125°C

  • 사진은 각각의 제품 상세 이미지를 대변하지는 않습니다.
