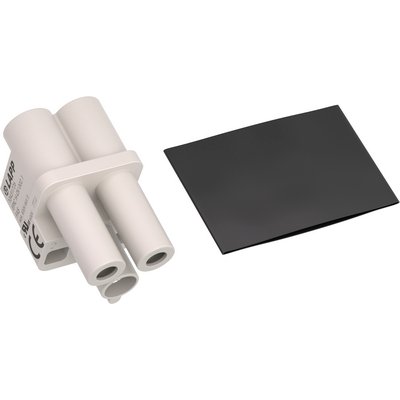

EPIC® H-QV 002
확인된 크림프기술에서 다섯 가지작동 연결과 함께,그리고 스크류 체결로 하나의 PE 접촉
800 Hz (값은 최대 4 페어까지 20 % 증가 할 수 있음): 코어 페어 (PiMF) 또는 코어 트리플 (TiMF)의 금속박 차폐 (MF)가없는 버전의 경우 최대 85 nF/km. 코어 페어 (PiMF) 또는 코어 트리플 (TiMF)의 금속 호일 차폐 (MF)가 있는 버전의 경우 최대 115 nF/km
장점
- Powerful up to 40 A despite extremely space-saving size for very small devices
- 케이블 양쪽 끝 레버 없는 16핀 삽입의 EPIC® 후드 사용
- Axial screw clamp technology allows service-friendly connection without special crimping tool, saves costs and is suitable for removable connections.
- 케이블 양쪽 끝 레버 없는 16핀 삽입의 EPIC® 후드 사용
- Designed for use where space is limited thanks to small size.
응용 범위
- For connecting devices and machines to a power supply in various applications, including signal transmission.
- For use with EPIC® H-A 3 series housings
- Suitable for outdoor use, taking into account the temperature range.
분류 ETIM 5
- ETIM 5.0 Class-ID: EC000438
분류 ETIM 6
- ETIM 6.0 Class-ID: EC000438
정격 전압 (V)
- 830 V
정격 펄스 전압
- 6 kV
정격 전류 (A)
- 40
오염도
- 3
화재성능
- UL94 V-0
접촉 저항
- < 1 mOhm
접촉 번호/수치
- 2
체결 방법
- 축 스크류 종단
재료
- PC, 폴리카보네이트
기계적작업 사이클
- 500
온도 범위
- -40°C에서 +125°C
- 사진은 각각의 제품 상세 이미지를 대변하지는 않습니다.
