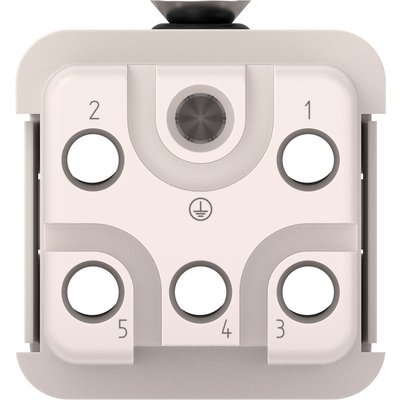

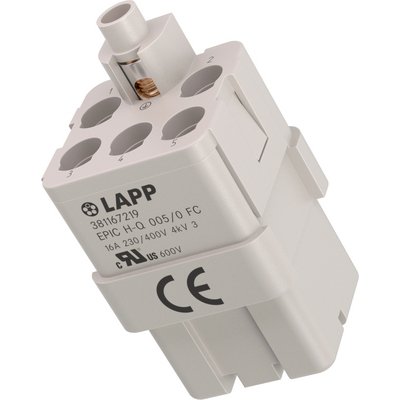

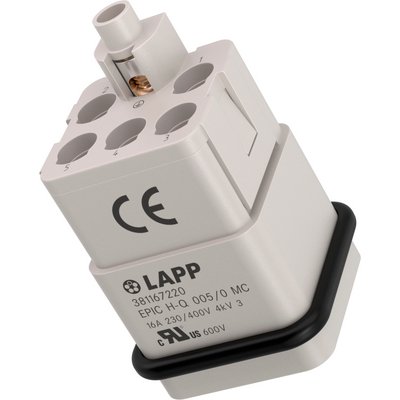

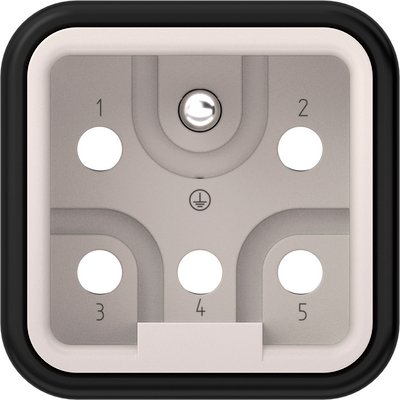

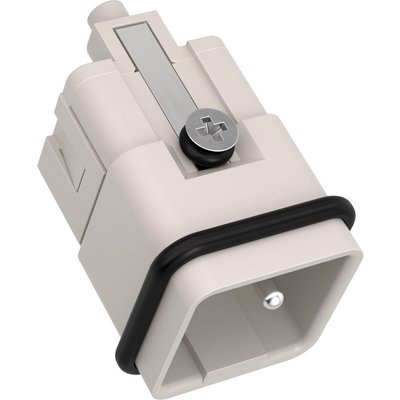

EPIC® H-Q 5

장점

• Mateable with market standard connectors.
• 고성능 크림핑 접촉면
• 나사 연결 PE 접촉

응용 범위

• 기계및 장비 생산
• 제어 엔지니어링

분류 ETIM 5

• ETIM 5.0 Class-ID: EC000438
• ETIM 5.0 class 설명: 산업용 커넥터 컨택트 인서트
•

분류 ETIM 6

• ETIM 6.0 Class-ID: EC000438
• ETIM 6.0 Class-Description: Contact insert for industrial connectors
•

정격 전압 (V)

• IEC: 230 V / 400 V
  UL: 600 V
  CSA: 600 V
•

정격 펄스 전압

• 4 kV

정격 전류 (A)

• IEC: 16 A
  UL: 16 A
  CSA: 16 A
•

오염도

• 3
•

화재성능

• UL94 V-0
•

접촉 저항

• < 2 mOhm

핀

• 구리 합금, 은/금 도금
•

접촉 번호/수치

• 5 + PE
•

체결 방법

• 압착 종단: 0.5 - 2.5 mm²
•

재료

• PBT 폴리에스테르
•

기계적작업 사이클

• 100
•

온도 범위

• -40°C to +100°C, short-term up to +125°C
•
