EPIC® H-BE 6 Push-In termination

입증된 표준 인서트로 조립용이

스크류 종단, 압착 종단, 스프링 타입 터미널 또는 푸쉬인 터미널이 있는 표준 인서트는 플라스틱 산업에서 사용

  • 푸쉬-인 버전: 빠르고 쉬운, 공구없는 연결 기술
  • 스크류, 크림프, 케이지 클램프 그리고 푸쉬-인 버전은 자유롭게 혼용이 가능
  • 다양한 용도를 위한 다기능 인서트

Lapp의 보완 자동화 요소기계 및 플랜트 엔지니어링철도조립 시간튼튼함내온도성

CEcRUus

품번 Article descriptionContact type전선 보호작동 접촉 수Packaging unit
H-BE 6 Push-In termination
44423200

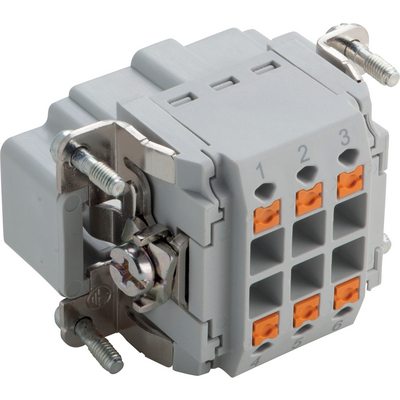

EPIC® H-BE 6 SP메일yes1 - 610
44423201

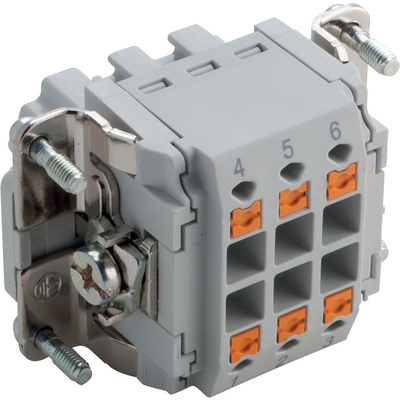

EPIC® H-BE 6 BP피메일yes1 - 610
381166835
EPIC H-BE 006 MQL메일yes1 - 610
381166834

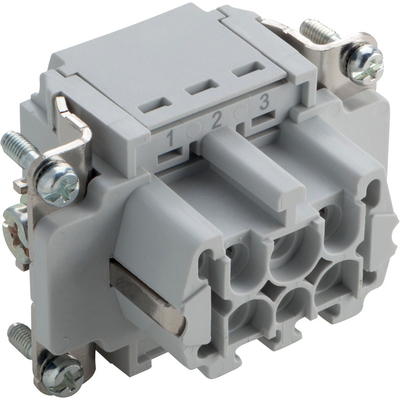

EPIC H-BE 006 FQL피메일yes1 - 610

장점

  • 푸쉬-인 삽입을 통한 절연 단자에 코어 삽입은 공구를 사용하지 않고 안전하게 마운트하고 시간을 절약할 수 있게 해줌
  • 주황색 버튼을 눌러 전선을 쉽게 분해 또는 삽입 가능
  • 표준 2mm 테스트 팁용 테스트 소켓으로 푸쉬-핀 삽입을 쉽게 테스트 가능
  • 표준 2mm 테스트 팁용 테스트 소켓으로 푸쉬-핀 삽입을 쉽게 테스트 가능
  • Made of robust plastic (flammability class V-0 according to UL94 test method for the flammability of plastics).

응용 범위

  • For power supply connection of devices and machines in various applications.
  • Suitable for wiring inside the control cabinet.
  • 조명과 사운드 기술
  • 조명과 사운드 기술

분류 ETIM 5

  • ETIM 5.0 Class-ID: EC000438
  • ETIM 5.0 class 설명: 산업용 커넥터 컨택트 인서트

분류 ETIM 6

  • ETIM 6.0 Class-ID: EC000438
  • ETIM 6.0 Class-Description: Contact insert for industrial connectors

정격 전압 (V)

  • IEC: 500 VUL: 600 VCSA: 600 V

정격 펄스 전압

  • 6 kV

정격 전류 (A)

  • IEC: 16 A
    UL: 13 A
    CSA: 13 A

오염도

  • 3

화재성능

  • UL94 V-0

접촉 저항

  • < 2 mOhm

  • 구리 합금, 은 도금

접촉 번호/수치

  • 6 + PE

체결 방법

  • 푸쉬-인 단자: 0.14 - 2.5mm²

스트리핑 길이 (mm)

  • 10

재료

  • PA 폴리아미드

기계적작업 사이클

  • 500

인증

  • UL-테스트 완료:
    UL 파일 번호: E75770

온도 범위

  • -40°C to +100°C, short-term up to +125°C

  • 사진은 각각의 제품 상세 이미지를 대변하지는 않습니다.
