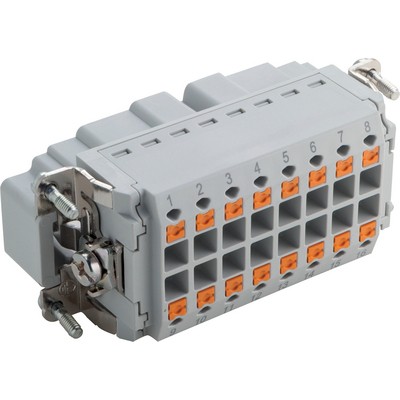

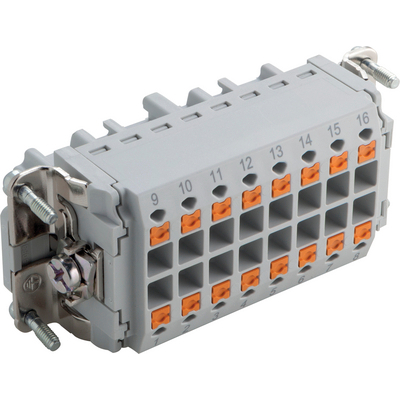

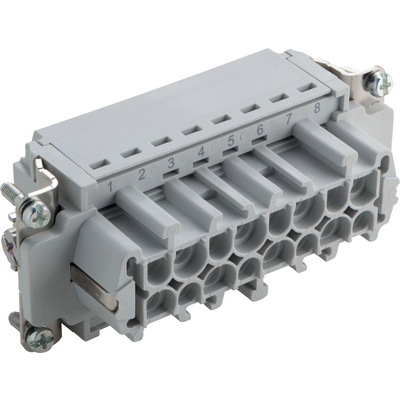

EPIC® H-BE 16 Push-In termination
입증된 표준 인서트로 조립용이
스크류 종단, 압착 종단, 스프링 타입 터미널 또는 푸쉬인 터미널이 있는 표준 인서트는 플라스틱 산업에서 사용
- 푸쉬-인 버전: 빠르고 쉬운, 공구없는 연결 기술
- 스크류, 크림프, 케이지 클램프 그리고 푸쉬-인 버전은 자유롭게 혼용이 가능
- 다양한 용도를 위한 다기능 인서트
장점
- 푸쉬-인 삽입을 통한 절연 단자에 코어 삽입은 공구를 사용하지 않고 안전하게 마운트하고 시간을 절약할 수 있게 해줌
- 주황색 버튼을 눌러 전선을 쉽게 분해 또는 삽입 가능
- 표준 2mm 테스트 팁용 테스트 소켓으로 푸쉬-핀 삽입을 쉽게 테스트 가능
- 표준 2mm 테스트 팁용 테스트 소켓으로 푸쉬-핀 삽입을 쉽게 테스트 가능
- Made of robust plastic (flammability class V-0 according to UL94 test method for the flammability of plastics).
응용 범위
- For power supply connection of devices and machines in various applications.
- Suitable for wiring inside the control cabinet.
- 조명과 사운드 기술
- 조명과 사운드 기술
분류 ETIM 5
- ETIM 5.0 Class-ID: EC000438
- ETIM 5.0 class 설명: 산업용 커넥터 컨택트 인서트
분류 ETIM 6
- ETIM 6.0 Class-ID: EC000438
- ETIM 6.0 Class-Description: Contact insert for industrial connectors
정격 전압 (V)
- IEC: 500 VUL: 600 VCSA: 600 V
정격 펄스 전압
- 6 kV
정격 전류 (A)
- IEC: 16 A
UL: 13 A
CSA: 13 A
오염도
- 3
화재성능
- UL94 V-0
접촉 저항
- < 2 mOhm
핀
- 구리 합금, 은 도금
접촉 번호/수치
- 16 + PE
체결 방법
- 푸쉬-인 단자: 0.14 - 2.5mm²
스트리핑 길이 (mm)
- 10
재료
- PA 폴리아미드
기계적작업 사이클
- 500
인증
- UL-테스트 완료:
UL 파일 번호: E75770
온도 범위
- -40°C to +100°C, short-term up to +125°C
- 사진은 각각의 제품 상세 이미지를 대변하지는 않습니다.
