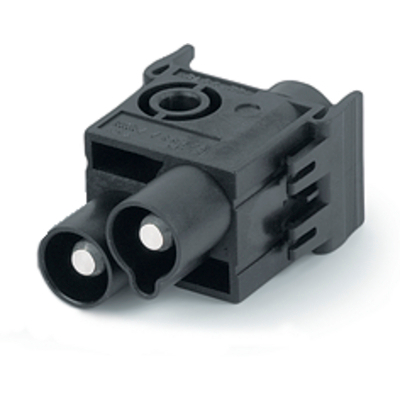

EPIC® MC module: HC2

The mixed assembly guarantees high flexibility. For applications in machine and plant engineering, for robotics and slide-in technology.

2 극 스크루 종단 처리가 적용된 고전력 모듈은 단일 제품 내 다양한 기능을 결합하여 높은 유연성을 보장

  • 나사 연결을 통한 고출력 모듈 2개 폴
  • 모듈을 신속하게 제거 할 수있는 레버

Lapp의 보완 자동화 요소기계 및 플랜트 엔지니어링풍력 에너지

cRUusVDE audited

품번 Article descriptionContact type작동 접촉 수SlotsPackaging unit
모듈: 고전류 2핀
10344100
MCS-HC 2메일225
10345100
MCB-HC 2피메일225

장점

  • 1개의 플러그에 여러 기능이 혼재할 수 있으므로 고유연성이 보장
  • 특수 공구 없이 쉽게 조립하기 위한 최대 25mm²의 나사 연결

응용 범위

  • 플랜트 엔지니어링
  • 인쇄기
  • 제어 엔지니어링

분류 ETIM 5

  • ETIM 5.0 Class-ID: EC002641
  • ETIM 5.0 클래스 : 모듈 식 커넥터 (산업용 커넥터)

분류 ETIM 6

  • ETIM 6.0 Class-ID: EC002641
  • ETIM 6.0 Class 설명: 모듈식 커넥터(산업용 커넥터)

정격 전압 (V)

  • IEC: 1000 V
    UL: 600 V
    CSA: 600 V

정격 전류 (A)

  • 82 A

오염도

  • 3

접촉 저항

  • < 2 mOhm

  • 구리 합금, 은 도금

접촉 번호/수치

  • 2

체결 방법

  • 나사 종단: 10 - 25 mm²

스트리핑 길이 (mm)

  • 15

기계적작업 사이클

  • 100

VDE-시험됨

  • 인증된 생산 제어: VDE-REG. 번호 A870
  • UL-테스트 완료:
    UL 파일 번호: E75770

온도 범위

  • -40°C to +100°C, short-term up to +125°C

  • 사진은 각각의 제품 상세 이미지를 대변하지는 않습니다.
