EPIC® POWER LS3 A1

서보모터 및 전력 공급을 위한 원형 컨넥터

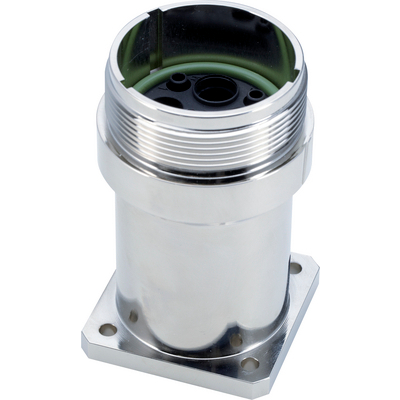

EPIC® LS3 판넬 장착 메일 연결

  • 견고한 전원 공급 장치 커넥터

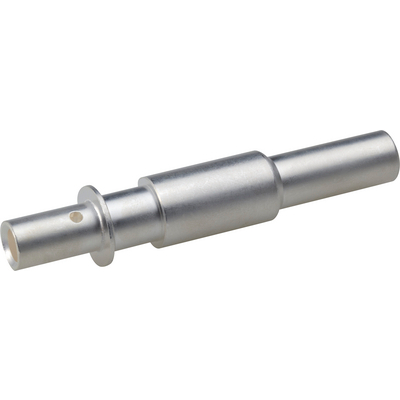

  • 접점은 별도로 주문해야 함
  • Made in Germany

튼튼함신뢰도간섭 신호방수

품번 Article description조임 타입핀 배열피스 / PU
타입 LS3 A1: : 암컷 연결용
44429352
LS3 A1Ø 4.2 mm (4x)3+PE+21
44429353
LS3 A1Ø 4.2 mm (4x)3+PE+41

장점

  • 서보 모터를 위한 추가 전력
  • 기계적 충격에 강함
  • EMC 보호

응용 범위

  • 플랜트 엔지니어링
  • 서보 드라이브 그리고 서보 조립

분류 ETIM 5

  • ETIM 5.0 Class-ID: EC002635
  • ETIM 5.0 class 설명: 원형 커넥터 (산업용 커넥터)

분류 ETIM 6

  • ETIM 6.0 Class-ID: EC002635
  • ETIM 6.0 Class 설명: 원형 커넥터(산업용 커넥터)

정격 전압 (V)

  • 630 V (10 mm 접촉)
  • 250 V (1.6 mm 접촉)

정격 펄스 전압

  • 6 KV (10 mm 접촉)
  • 4 kV (1.6 mm 연결)

정격 전류 (A)

  • 150 A (10-mm 연결) 25 °C에서
  • 12 A (1.6-mm 연결), 25 °C에서

오염도

  • 3

  • 은-도금 청동
  • 금 도금된 청동

접촉 번호/수치

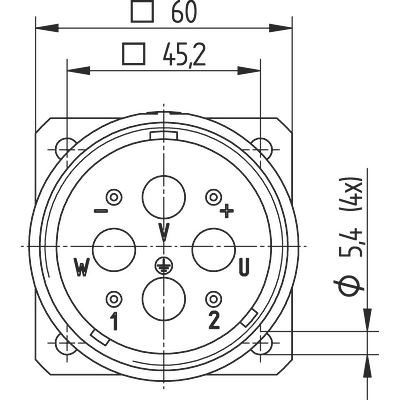

  • 3+PE+2(10mm/1.6mm)
  • 3+PE+4(10mm/1.6mm)

체결 방법

  • 압착 종단: 10 - 50 mm² (10 mm contacts)
  • 압착 종단: 0.75 - 1.5 mm² (1.6 mm contacts)

재료

  • 하우징: 양극 산화 처리된 알루미늄
    삽입: PA
    씰링: FPM

보호 평가

  • IP 67

기계적작업 사이클

  • 50

온도 범위

  • -20 °C až la +120 °C

  • 사진은 각각의 제품 상세 이미지를 대변하지는 않습니다.
