시스템 1311 및 1300용 다이스

유압 프레스 펜치 V 1311 및 배터리 작동 프레스 펜치 PVX 1300용 프레스 조

신제품: 2단계 DUAL 크림프 테크닉(육각 클림프 및 인덴트 크림프)

품번 제품 명칭 For KRT/KST mm² For KRF/KSF mm² PU
DUAL 프레스 조
61795982 13DB8 - 10 1
61795983 13DB9 - 16 1
61795984 13DB11 - 25 1
61813899 13DB13 - 35 1
61795952 13DB14,5 - 50 1
61795985 13DB17 - 70 1
61813874 13DB20 - 95 1
61813871 13DB22 - 120 1
61795986 13DB25 - 150 1
61813873 13DB27 - 185 1
61795987 13DB30 - 240 1
61795988 13DB32 - 300 1

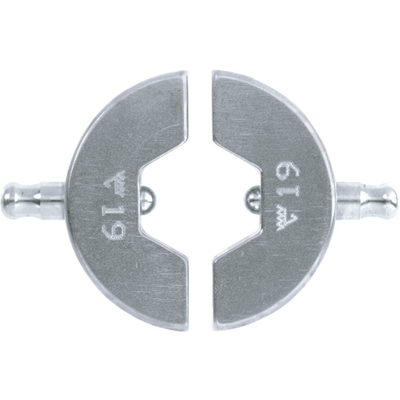

육각형 프레스 조
61795950 B7 10 - 1
61795951 B8 - 10 1
61795960 B8,5 16 - 1
61795970 B9 - 16 1
61795971 B10 25 - 1
61795972 B11 - 25 1
61795980 B12 35 - 1
61795981 B13 - 35 1
61795990 B14 50 - 1
61795991 B14,5 - 50 1
61796000 B16 70 - 1
61796001 B17 - 70 1
61796010 B18 95 - 1
61796020 B19 120 - 1
61796021 B20 - 95 1
61796030 B22 150 120 1
61796031 B24 185 - 1
61796032 B25 - 150 1
61796043 13B26 240 - 1
61796047 13B27 - 185 1
61796044 13B30 300 240 1
61796045 13B32 400 300 1
61796046 13B38 - 400 1

응용 범위

  • 압착 케이블 러그 (KRT/KRF) 및 연결용 커넥터 (KST/KSF)용 V 1311 및 PVX 1300용 프레스 조

포함 사항

  • Pressing dies are delivered in pairs
  • No die holders are required for type "13DB” or "13B” crimping dies. Die holders must be ordered separately for type "B” crimping dies.

분류 ETIM 5

  • ETIM 5.0 Class-ID: EC001282
  • ETIM 5.0 class 설명: 압착 도구 케이블 러그, 케이블 엔드 슬리브, 쉴드 연결용 인서트

분류 ETIM 6

  • ETIM 6.0 Class-ID: EC001282
  • ETIM 6.0 Class 설명: 압착 도구 케이블 러그/커넥터, 코어 엔드 슬리브, 쉴드 연결용

  • 컴포넌트 조합: 첫째, 압착 다이를 명시합니다. 다이 홀더는 모든 압착-다이에 필요한 것은 아닙니다. (프레스될 튜브 케이블 러그의 횡단면에 의존)
  • 사진은 각각의 제품 상세 이미지를 대변하지는 않습니다.
