KOREAUNITRONIC® 300 STP
소교차면과 꼬임 쌍선으로 차폐된 제어 및 신호 케이블 - UL/CSA 등재
UNITRONIC® 300 STP: 저주파 PVC 데이터 케이블, UL/CSA AWM, CMG, 트레이, 차폐된 연선, -25°C ~ 105°C 비보호 사용을 위한 Further Tray 케이블 목록
- 다른 크기 요청 시 제공 가능
- 특히 20AWG 및 18AWG: 표준 코어 컬러 코드로 최대 37 페어 생산 가능/비표준 컬러 코드 (예: 녹-황색 접지 도체, 최대 50 페어)
장점
- 다중 인증으로 인한 광범위한 응용 범위
- 노출배선에 적합하며, 쉽고 빠른 설치로 인한 비용 절감
- 전체 편조는 전기 간섭을 최소화
- 회로의 디커플링을 위한 꼬인-페어(TP) 설계 (Crosstalk 효과)
응용 범위
- 내부 및 외부 배선 용 제어 및 신호 케이블
- 북미 시장
- CMG, PLTC 또는 ITC의 기준에 따라 미국의 케이블 트레이에 직접 설치 가능. 길이 6 피트 이하인 비보호 전이 섹션에 대해 -ER (Exposed Run)
- DIRECT BURIAL 승인으로 미국의 공칭 단면적 18 AWG 인 버전을 직접 매설
- 풍력 터빈 발전기의 드립 루프에 대해 ± 150°/ m까지 견딜 수있는 비틀림
제품 특성
- 내유성 UL OIL RES I
인증
- USA: (UL) CMG [E130334], (UL) PLTC-ER (18 AWG) [E216027], (UL) PLTC (>24 AWG) [E216027], (UL) ITC-ER (18 AWG) [E196134], UL AWM Style 2464 [E100338], DIR BUR (18 AWG)
- CAN: c(UL) CMG FT4 [E130334], CSA AWM I/II A/B FT1
제품 구성
- 미세한 소선으로 연선된 주석도금동선
- PVC 재질의 심선 절연
- TP 구조
- 전체적인 포일 테잎 랩핑, 접지선, 주석도금 구리 편조(75% 유효범위)
- 외피: 특수 배합 PVC, 짙은 회색 (RAL 7005와 유사)
분류 ETIM 5
- ETIM 5.0 Class-ID: EC000830
- ETIM 5.0 Class-종류: 데이터케이블
분류 ETIM 6
- ETIM 6.0 Class-ID: EC000830
- ETIM 6.0 Class 설명: 데이터 케이블
코어 인식 코드
- Pair 1: 검정, 빨강
Pair 2: 검정, 흰색
Pair 3: 검정, 녹색
Pair 4: 검정, 파랑
Pair 5: 검정, 노랑
Pair 6: 검정, 갈색 - 원 페어 예외, 24-22 AWG: 검정색, 흰색
WTG에서 비틀림 운동
- TW-0 & TW-2, 부록 T0 참조
최소 곡률 반경
- 간헐적 움직임: 15 x 외경
- 고정 설치: 6 x 외경
공칭 전압
- UL: 300 V에 의거
IEC: 전력용이 아님
시험 전압
- 1500 V
온도 범위
- 비정규적 유연한 사용 설치: -25°C~+105°C
- Fixed installation/ North America: -40°C to +105°C (AWM for USA: +80°C)
- 특정하게 언급되지 않은 이상, 보여진 제품의 가치는 액면 가치입니다. 상세한 값은 (예. 내구성) 요청 시 제공 가능합니다.
- 당사의 표준 길이는 www.lappkabel.de/en/cable-standradlengths를 참조하시기 바랍니다
- 포장 규격: 코일 152 m; 드럼 305 m

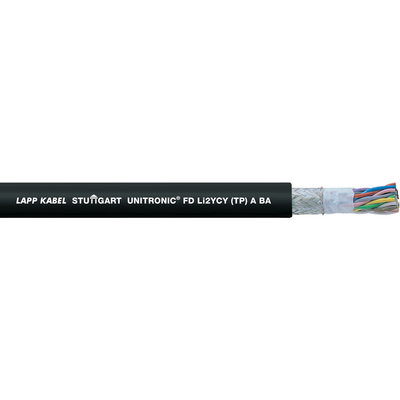

- 사진은 각각의 제품 상세 이미지를 대변하지는 않습니다.
